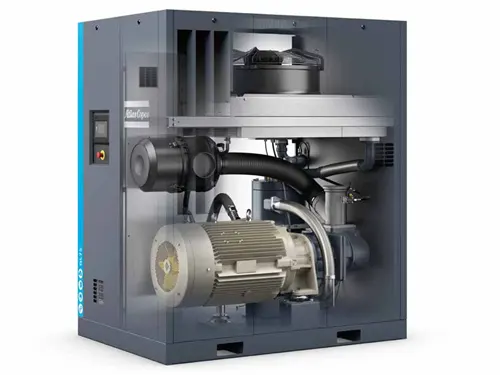

Kompresor Udara Sekrup Bebas Minyak Tekanan Rendah

Keunggulan Produk

Sistem penggerak bebas perawatan

• Bebas perawatan, tertutup sepenuhnya, mencegah masuknya debu dan kotoran

• Kompresor Udara Sekrup Bebas Minyak Bertekanan Rendah cocok untuk lingkungan yang keras

• Penggerak gigi berefisiensi tinggi, tanpa kehilangan efisiensi kopling

• Suhu lingkungan pengoperasian maksimum untuk model standar adalah 46˚C, dan untuk model suhu tinggi adalah 55˚C

Motor yang sangat efisien

• Kelas efisiensi motor IE4

• Kelas proteksi IP55, kelas isolasi F, kelas kenaikan suhu B

• Ujung non-penggerak menggunakan bantalan bebas perawatan berpelumas gemuk

•  Cocok untuk pengoperasian berkelanjutan di lingkungan yang keras

Filter oli berputar yang kokoh

• Menyaring kotoran dalam oli secara efisien untuk memperpanjang masa pakai komponen

•Filter oli dilengkapi dengan katup bypass

Pendingin oli dan aftercooler berdesain super besar dan independen

•Suhu rendah pada saluran keluar rotor memastikan masa pakai oli yang lama

•Pemisah air-uap mekanis yang terpasang dapat menghilangkan hampir 100% air kondensat

•Desain penghilang stres menghilangkan guncangan termal pada penukar panas

Pengontrol Layar Sentuh Elektronikon®

•Remote control, keluaran alarm, rencana pemeliharaan dan servis, serta diagnosis jaringan semuanya tersedia

•Diagnosis jarak jauh Smartlink bawaan memaksimalkan kinerja sistem kompresor udara dan mencapai konservasi energi

•Diagnosis beberapa kompresor (2,4 dan 6 unit dalam kontrol gabungan bersifat opsional)

•Filter pemasukan udara tugas berat

•Kompresor Udara Sekrup Bebas Minyak Bertekanan Rendah dapat menghilangkan 99,9% debu partikel kasar, sehingga meningkatkan perlindungan komponen kompresor

• Masa pakai yang sangat lama

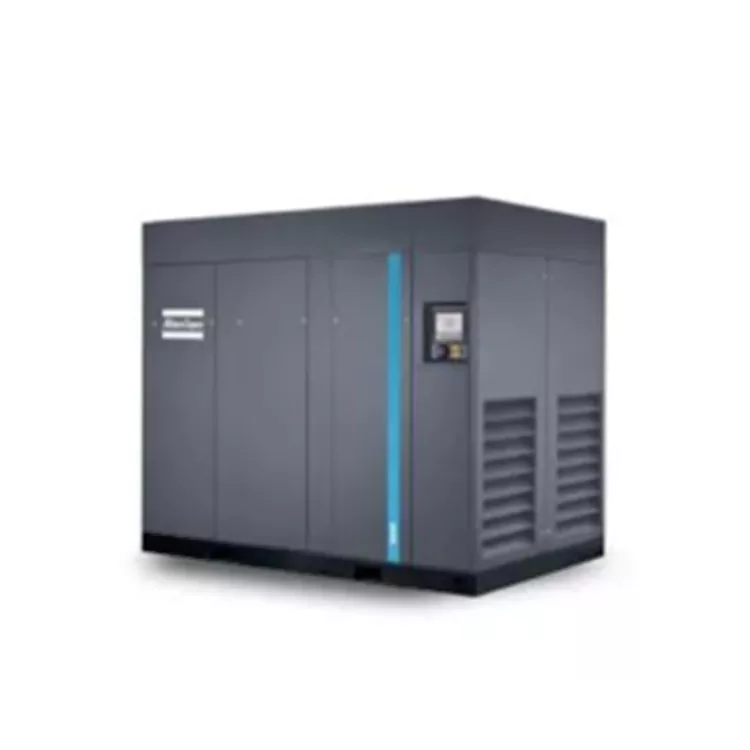

Atlas GL 37-75 menghadirkan efisiensi yang luar biasa, kualitas udara bertekanan yang sangat baik, konsumsi energi yang rendah dalam kondisi penggunaan gas yang stabil, dan karakteristik cerdas yang menjamin efisiensi dan keandalan. Pengontrol sentuh Elektronikon" diadopsi, menampilkan diagnosis jarak jauh dan saran pengoptimalan secara real-time yang disediakan oleh SMARTLINK, serta OPCUA untuk integrasi ke dalam sistem produksi.

Parameter teknis Atlas GL 37-75

Spesifikasi dimensi Atlas GL 37-75

Parameter Utama

Parameter kinerja unit diukur sesuai dengan ISO1217, Lampiran C dan 2009

Uji tingkat tekanan suara stasiun kerja: LpWSA (ref 20 μPa) dB(A)(kesalahan: 3dB(A))

Tingkat kebisingan diukur sesuai dengan standar ISO2151 dan ISO9614

FAD diukur pada tekanan kerja berikut: 5 bar untuk model 5,5 bar

Kondisi pengoperasian referensi: Tekanan masuk absolut: 1 bar

Suhu masuknya udara: 20°C

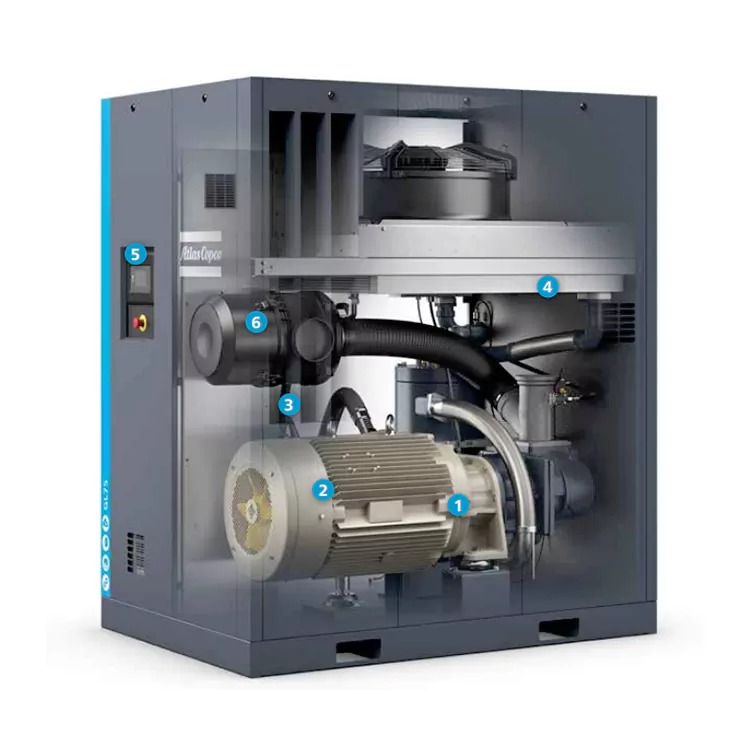

Struktur utama kompresor udara Atlas GL 37-75

1. Bagian unit utama: Termasuk katup masuk, katup buang, sistem transmisi, dll., yang digunakan untuk mencapai pemasukan udara, kompresi dan pembuangan.

2. Sistem bantu: termasuk sistem oli pelumas, sistem air pendingin, sistem kontrol kelistrikan, dll., digunakan untuk memastikan pengoperasian normal kompresor udara.

Proses kerja kompresor udara Atlas GL 37-75

1. Tahap permulaan: Ketika tombol daya ditekan, sistem kontrol elektronik akan secara otomatis memulai sistem pelumasan dan sistem air pendingin kompresor udara. Pada saat yang sama, katup masuk terbuka dan udara masuk ke bagian dalam unit utama.

2. Tahap kompresi: Saat rotor sekrup berputar, udara di dalam unit utama terkena gaya kompresi, dan tekanan meningkat secara bertahap. Pada titik ini, katup buang ditutup untuk mencegah gas terkompresi mengalir kembali.

3. Tahap pembuangan: Ketika nilai tekanan yang disetel tercapai, sistem kontrol elektronik akan secara otomatis mengaktifkan katup buang untuk mengeluarkan gas terkompresi. Sementara itu, katup masuk ditutup dan Kompresor Udara Sekrup Bebas Oli Tekanan Rendah memasuki kondisi menunggu start berikutnya.

4. Tahap mematikan: Bila perlu menghentikan pengoperasian kompresor udara, tekan tombol matikan. Sistem kendali elektronik akan mematikan sistem pelumasan dan sistem air pendingin, serta menutup katup masuk dan katup buang secara bertahap. Akhirnya kompresor udara berhenti bekerja sepenuhnya.

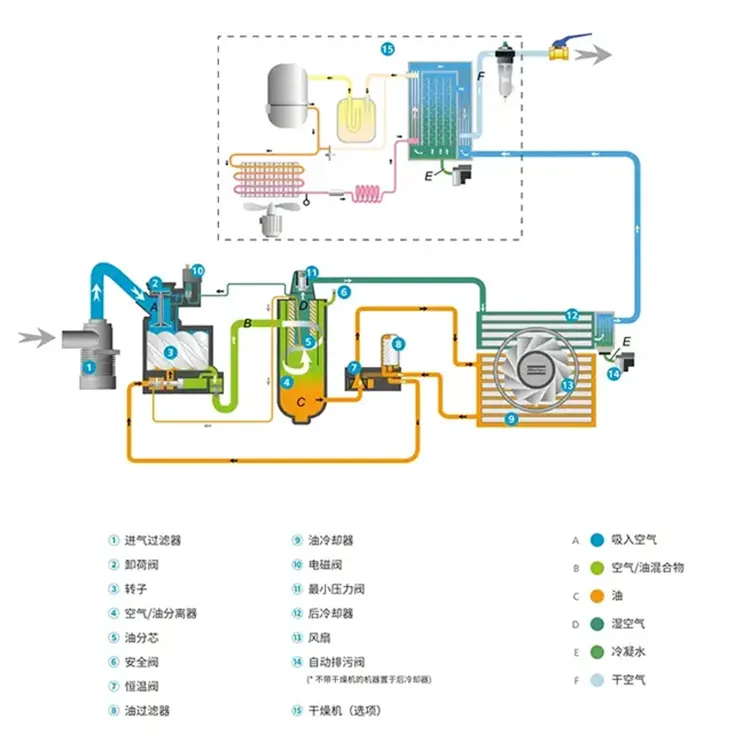

Diagram alur kerja kompresor udara Atlas GL 37-75
