Kompresor Udara Seluler bertenaga diesel

Referensi Produk

Lingkup Pasokan Standar

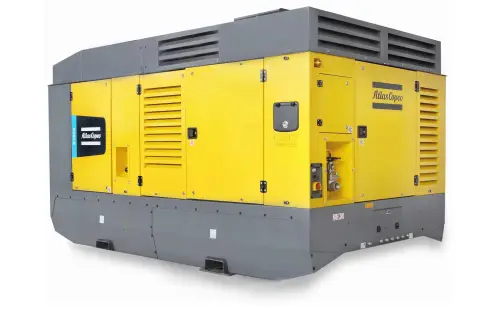

Atlas Copco X1300, Y1300 dan XRS 1500-20 merupakan kompresor sekrup injeksi oli dua tahap berperedam, yang ditenagai oleh mesin diesel Cummins enam silinder berpendingin cairan.

Unit ini terdiri dari dua elemen kompresor berefisiensi tinggi, mesin diesel, pendingin, pemisahan udara/minyak, dan sistem kontrol - semuanya terbungkus dalam selubung baja berlapis listrik yang kedap suara.

Perhatian khusus telah diberikan pada kualitas produk secara keseluruhan, kemudahan penggunaan, kemudahan servis, dan pengoperasian yang ekonomis untuk memastikan biaya kepemilikan yang terbaik di kelasnya.

Model yang Tersedia

Fitur

• DrillAir™

• Oiltronix™ V2

• Tambahan penghematan bahan bakar sebesar 3%.

• Konsep baru kapal pemisah minyak

• XPR

• Peningkatan aliran dinamis

Manfaat

• Peningkatan kecepatan pengeboran sebesar 30% dan mencakup berbagai aplikasi dengan satu kompresor

• Keandalan sistem yang tinggi, menghindari pembentukan air dalam sistem oli kompresor dan masa pakai elemen yang lebih lama

• Tidak ada katup pengatur manual atau saluran pengatur tekanan yang dapat menghilangkan masalah pembekuan yang terkait

• Hemat 1 jam untuk perubahan OSE

• Menawarkan jangkauan yang lebih luas untuk mencakup lebih banyak aplikasi

• Memberikan aliran 10% lebih banyak selama pembilasan dan pengisian ulang batang

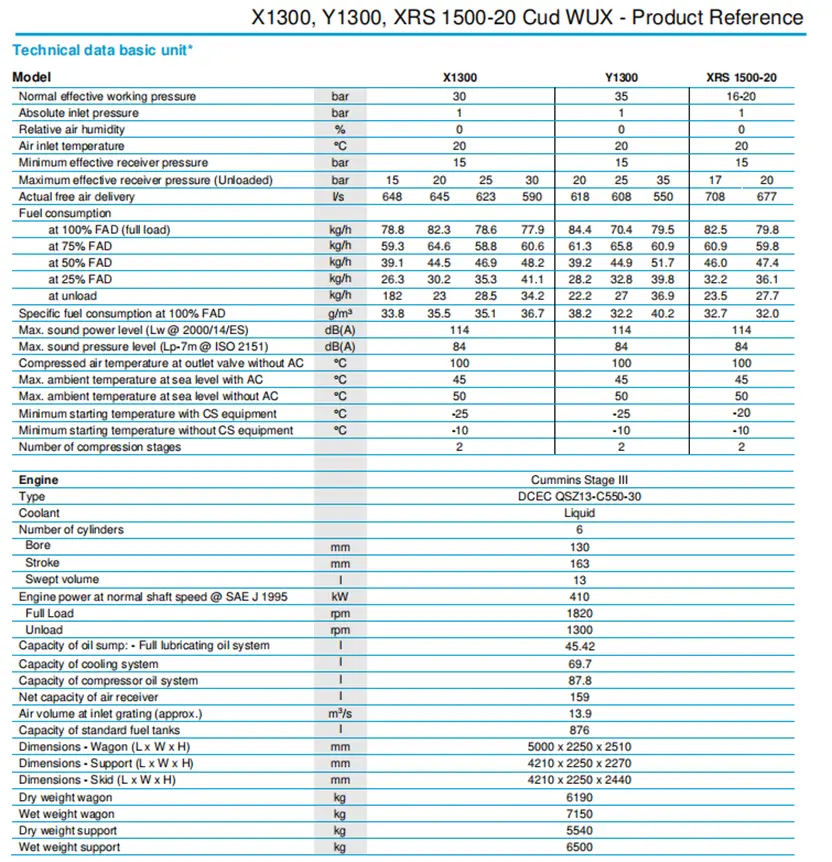

Parameter Teknis

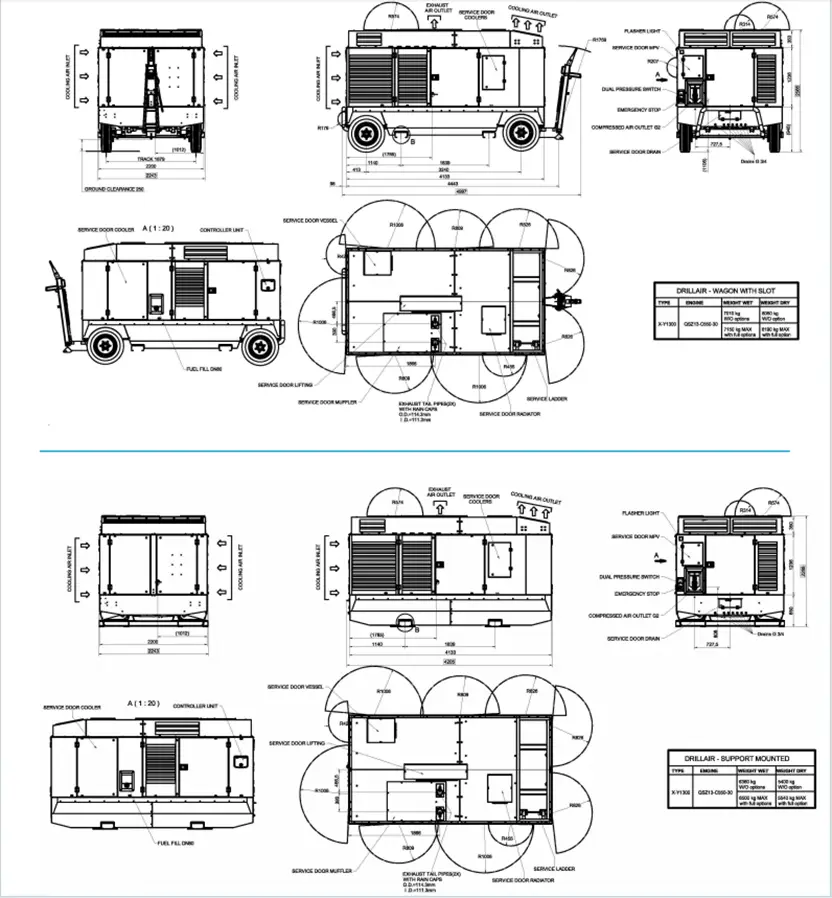

Spesifikasi dan dimensi

Data Prinsip

Elemen Kompresor

Kualitas suatu kompresor dapat diukur melalui keandalan, efisiensi dan ketahanan elemen kompresor yang digunakan. Melalui keahlian puluhan tahun dalam desain elemen kompresor, hasilnya adalah produksi kompresor paling efisien dan andal di pasar.

Pemisah Udara/Minyak

Pemisahan udara dan oli dilakukan melalui pemisah oli sentrifugal yang dikombinasikan dengan elemen filter.

Dirancang untuk tekanan kerja maksimum yang lebih tinggi, separator dilengkapi dengan katup pelepas pengaman tekanan tinggi yang disegel, katup tekanan minimum, katup blow-down otomatis, dan pengatur tekanan.

Sistem Pendingin

Mesin dilengkapi dengan pendingin cairan dan intercooler, sedangkan kompresor dilengkapi dengan pendingin oli. Sistem pendingin dirancang dengan tepat untuk pengoperasian terus-menerus dalam kondisi ruangan hingga 50°C, dengan semua pintu kanopi tertutup.

Sistem Pengatur Kompresor

Sistem pengatur Kompresor Udara Bergerak bertenaga diesel terdiri dari filter udara, penerima udara/pemisah oli, elemen kompresor, rakitan katup masuk dengan katup masuk dan katup blow down; semua dikendalikan oleh sistem pengatur elektronik.

Sistem pengatur variabel memberikan kontrol penuh terhadap tekanan dan aliran kompresor. Ini mengontrol tekanan bejana dan aliran keluar dengan mengukur tekanan udara dan suhu udara di beberapa titik dan mengontrol katup saluran masuk udara, kecepatan mesin, dan katup pembuangan sesuai dengan nilai yang diukur.

Konsumsi bahan bakar yang irit terjamin berkat pengatur kecepatan step-less otomatis yang menyesuaikan kecepatan engine dengan kebutuhan udara.

Outlet Pembuangan

Udara bertekanan tersedia mulai 1 x G2.

Mesin

Mesin Diesel Cummins

Kompresor Udara Seluler bertenaga Diesel digerakkan oleh mesin diesel enam silinder Cummins QSZ13-C550-30 berpendingin cairan. Tenaga mesin disalurkan ke elemen kompresor melalui kopling tugas berat.

Sistem Kelistrikan

X1300, Y1300 dan XRS 1500-20 dilengkapi dengan sistem kelistrikan ground negatif 24 volt.

Instrumentasi – XC4003

Panel kontrol XC4003 terletak di bagian depan kanopi kompresor.

Pengontrol Atlas Copco XC4003 yang intuitif mudah dioperasikan dengan semua fungsi nyaman di ujung jari Anda. Pengontrol juga mengatur sistem operasi ECU mesin, dan sejumlah peringatan keselamatan dan penghentian pada berbagai parameter (tercantum di bawah).

Fungsi Pengontrol XC4003:

• Layar Utama

- Tekanan Kapal

- Ketinggian bahan bakar

- Jam Berjalan

- RPM

- CFM Aliran Udara

• Pengaturan Umum

- Regenerasi Stasioner DPF

- Diagnostik Mesin

- Mulai/Muat/Berhenti Otomatis

- Bahasa

- Satuan Ukuran

• Pengukuran

- Konsumsi Bahan Bakar

- Suhu Pendingin Mesin

- Suhu Elemen Kompresor

- Tekanan Kapal

- Beban Mesin

- Tekanan Oli Mesin

- Beban Jelaga DPF

- Temperatur Bahan Bakar

- Tegangan Baterai

- Tekanan Regulasi

- Jam Dimuat / Dibongkar

- Awal yang Berhasil/Gagal

- Pengatur Waktu Layanan (2)

• Pengendalian Operasional

- Aliran preset atau tekanan operasi

• Melayani

- Tren data

- Pencadangan Proyek

• Alarm

- Alarm Aktif

- Riwayat Log Peristiwa

- Riwayat Log Alarm

Perangkat Keamanan

Kompresor standar dilengkapi dengan alat pengaman kompresor dan mesin. Unit akan dimatikan sepenuhnya jika:

- Temperatur oli mesin naik terlalu tinggi

- Penurunan tekanan oli mesin terlalu rendah

- Temperatur keluar dari udara terkompresi berada di luar kisaran yang ditentukan.

- Tingkat bahan bakar rendah

Motor starter juga terlindung dari beban berlebih akibat pengoperasian dalam jangka waktu yang berlebihan atau saat mesin hidup.

Bodywork

Kompresor Udara Seluler bertenaga diesel dikirimkan sebagai standar dengan kanopi baja berlapis seng dengan lapisan cat bubuk yang memberikan perlindungan korosi yang sangat baik.

Pintu lebar memberikan akses servis lengkap ke seluruh komponen.

Standar Manufaktur & Lingkungan

X1300, Y1300 dan XRS 1500-20 diproduksi dengan mengikuti peraturan ISO 9001 yang ketat, dan dengan penerapan Lingkungan yang sepenuhnya

Sistem Manajemen memenuhi persyaratan ISO 14001. Perhatian telah diberikan untuk memastikan dampak negatif yang minimal terhadap lingkungan.

Dokumentasi yang Disediakan

Unit dikirimkan dengan dokumen dan sertifikat berikut:

- Daftar suku cadang untuk kompresor.

- Instruksi manual untuk kompresor dan mesin.

- Sertifikat uji mesin.

- Sertifikat kapal.

Cakupan Garansi

• Silakan lihat presentasi produk untuk informasi garansi.

• Tersedia Program Perpanjangan Garansi; silakan hubungi perwakilan penjualan setempat Anda untuk informasi lebih lanjut.

*Catatan: Karena perbaikan berkelanjutan pada produk, spesifikasi teknis dapat berubah tanpa pemberitahuan sebelumnya.
